东英测绘——CAD测量距离与面积,本文详细介绍记得收藏!

CAD中如何测量距离和面积?CAD图,最重要的就是尺寸——距离(长度)、面积,这些必须做到精准无误。通过CAD提供的查询工具,我们可以准确的测出图纸所绘制的精确数据,从而确定我们工作的准确度。下面我们就通过实例看一下具体的操作步骤。


一、测量距离常用的三种方法:

1、在最下方的命令行直接输入“DIST”;

2、在菜单栏中依次选择“工具——查询——距离”;

3、单击上方工具栏图标中的“计算器”图标,在弹出的计算器中点击“两点之间的距离”图标“。



二、实例:测量一条线段长度

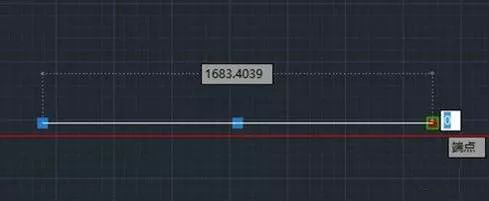

如图所示,图纸上有一条没有标尺寸的线段,我们需要测量其长度,首先,命令行输入DIST,显示“指定第一点”后,鼠标点击图纸中线段的一个端点,然后再点击另一个端点,即可看见线段上方出现准确的尺寸数据。






三、实例:测量距离

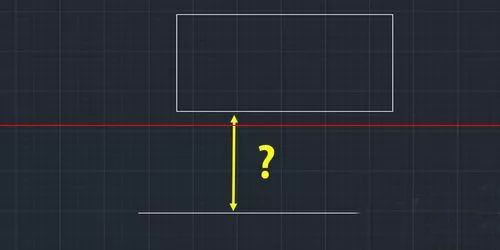

例如图中有一个矩形、一条线段,需要测量矩形与线段之间的垂直距离是多少?

菜单栏中依次选择“工具——查询——距离“,然后鼠标点击矩形右下角端点,再点击垂直的线段上的一个点就可以看到距离数据的出现了。






四、测量面积的三种方式:

1、在命令行里输入“MEASUREGEOM";

2、在菜单栏中依次选择“工具——查询——面积”;

3、在”查询“工具栏中直接点击”面积“按钮


五、实例:测量一个矩形的面积

鉴于命令行中的英文不好记,我们这里使用第二种方式:在菜单栏中依次选择“工具——查询——面积”。

然后依次选择矩形的四个端点,为了避免出错,建议按照由左至右、由上到下的顺序选择端点,这样整个矩形就会全部变颜色,回车确认后,就会发现下方出现数据框,显示面积、周长。





以上就是CAD测量距离和面积的方法,如果你还有什么不了解的地方,欢迎留言或者在线咨询,我们会及时与您联系。东英测绘仪器有限公司提供RTK/GPS、全站仪、水准仪、经纬仪、无人机等测绘仪器的销售、租赁、检定、校正、维修等服务,也承接测绘培训与各种内外业工程测量任务,有相关的需要了解都可以留言或者在线咨询我们,我们将详细为你解答。
