东英测绘——工程测量中的放坡系数你都懂吗?

土壁边坡坡度以基高h与底宽b之比表示。

边坡坡度=h/b=--------(分式格式)=1:m,m为放坡系数,m= b/h 即 横直角边与竖直角边的比值为放坡系数

1米5为起点.0.33的系数.如果是4米?


b/h=m=0.33

h=4m

b==4 x 0.33=1.32m,则边坡宽度b为1.32m。

补充一下,在建筑中,地基地坑放坡起点一般以基坑底为放坡起点。屋面保温层一般以屋面边沟边为放坡起点。



管线土方工程定额,对计算挖沟槽土方放坡系数规定如下:

(1)挖土深度在lm以内,不考虑放坡;

(2)挖土深度在1.0lm~2.00m,按l:0.5放坡;

(3)挖土深度在2.0lm~4.00m,按l:0.7放坡;

(4)挖土深度在4.01m~5.00m,按1:1放坡;

(5)挖土深度大于5m,按土体稳定理论计算后的边坡进行放坡。



由《公路桥涵施工技术规范》(JTJ041-2000)4.1.2中表4.1.2表明挖地基不支护加固的坑壁的坡度为:

坑壁土类 坡顶有荷载 坡顶有静载 坡顶有动荷载

砂类土 1:1   1:1.25   1:1.5

卵石、砾类土 1:0.75   1:1   1:1.25

粉质土、粘质土 1:0.33   1:0.5   1:0.75

极软岩 1:0.25   1:0.33   1:0.67

软质岩 1:0   1:0.1   1:0.25

硬质岩 1:0   1:0   1:0

适用于基坑深度5米以内,坑壁土类按现行《公路土工试验规程》(JTJ051)划分。

土方放坡系数

土方放坡系数(m):


(如图所示)是指土壁边坡坡度的底宽b与基高h之比,即m=b/h计算

1、在建筑中,放坡应该从垫层的上表面开始 ;

2、管线土方工程定额,对计算挖沟槽土方放坡系数规定如下:

(1)挖土深度在lm以内,不考虑放坡;

(2)挖土深度在1.0lm~2.00m,按l:0.5放坡;

(3)挖土深度在2.0lm~4.00m,按l:0.7放坡;

(4)挖土深度在4.01m~5.00m,按1:1放坡;

(5)挖土深度大于5m,按土体稳定理论计算后的边坡进行放坡。


注意:

计算工程量时,地槽交接处放坡产生的重复工程量不予扣除。因土质不好,基础处理采用挖土、换土时,其放坡点应从实际挖深开始。在挖土方、槽、坑时 ,如遇不同土壤类别 ,应根据地质勘测资料分别计算。 边坡放坡系数可根据各土壤类别及深度加权取定这张表的数据并不是在每个地方都适用,只是通用规则,根据2009年新规范讲义:

土类单一土质时,普通土(一二类)开挖深度大于1.2米开始放坡(K=0.50),坚土(三四类)开挖深度大于1.7米开始放坡(K=0.30)。

土类混合土质时,开挖深度大于1.5米开始放坡,然后按照不同土质加权计算放坡系数K。

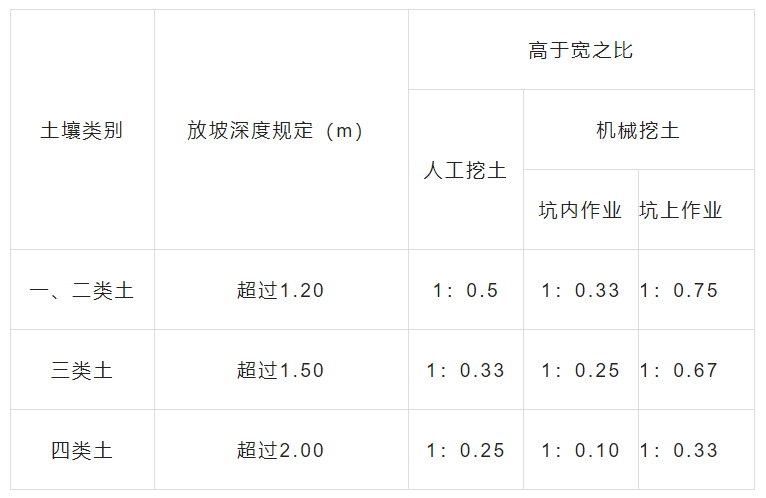

建筑工程施工手册中对放坡系数的规定 放坡高度、比例确定表



以上就是工程测量中的放坡系数介绍,如果你还有什么不了解的地方,欢迎留言或者在线咨询,我们会及时与您联系。东英测绘仪器有限公司提供RTK/GPS、全站仪、水准仪、经纬仪、无人机等测绘仪器的销售、租赁、检定、校正、维修等服务,也承接测绘培训与各种内外业工程测量任务,有相关的需要了解都可以留言或者在线咨询我们,我们将详细为你解答。

注:

1、沟槽、基坑中土壤类别不同时,分别按其土壤类别、放坡比例以不同土壤厚度分别计算;  2、计算放坡工程量时交接处的重复工程量不扣除,符合放坡深度规定时才能放坡,放坡高度应自垫层下表面至设计室外地坪标高计算。
